F4B高频板
旺灵F4B电路板是根据微波电路的电性能要求，选用优质材料层压制成，它具有良好的电气性能和较高机械强度，是一种优良微波印制电路基板。常态15N/cm恒定湿热及260℃±2℃熔焊料中保持20秒不起泡，不分层且抗剥强度≥12 N/cm。
F4B高频板产品

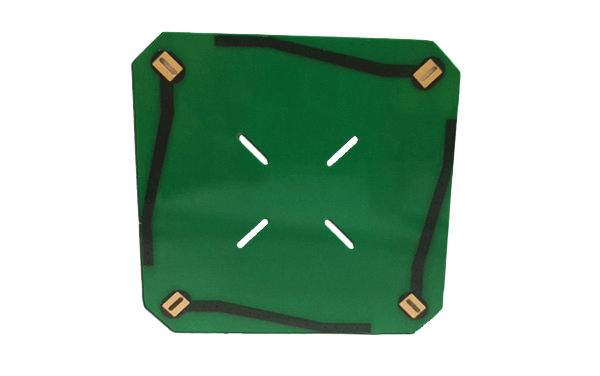

双面OSP旺灵F4B电路板
层数：2
尺寸：63.1*63.6mm
材料：旺灵F4B
最小孔径：0.5mm
最小线宽：0.522mm
最小线距：0.537mm
表面处理：OSP
板厚：0.8mm
双面OSP旺灵F4B电路板
层数：2
尺寸：/
材料：旺灵F4BM265
最小孔径：/
外层线宽：35mil
铜厚：1 OZ
表面处理：OSP
板厚：1.6mm
双面沉金旺灵F4B电路板
层数：2
尺寸：/
材料：旺灵F4BM
最小孔径：/
外层线宽：/
铜厚：1 OZ
表面处理：沉金
板厚：1.6mm
双面OSP旺灵F4B电路板
层数：2
尺寸：/
材料：旺灵F4BM
最小孔径：0.8mm
外层线宽：6/6mil
铜厚：50um
表面处理：OSP
板厚：1.0mm
常备板材
- Rogers
- Taconic
- 旺灵
- 生益
- 混压合多层板
- 纯压合多层板
- RO3003
- TLY-5
- F4BM220
- S7136
- RO4350B+FR4
- RO4350B+RO4450F+RO4350B
- RO3010
- TLX-6
- F4BM255
- RO4003C+FR4
- RO4003C+RO4450F+RO4003C
- RO4003C
- TLX-8
- F4BM265
- RF-35+FR4
- F4BME+RO4450F+F4BME
- RO4350B
- RF-35
- F4BM300
- TLX-8+FR4
- RO5880
- F4BM350
- F4BME+FR4
F4B电路板材料参数
板材类型
板材型号
填充材料
Dk ( @10GHZ)
Dk ( @10GHZ)
F4B-1/2
/
PTFE+玻璃布
2.55/2.65
≤0.001
F4BK
F4BK225
PTFE+玻璃布
2.55
≤0.001
F4BK
F4BK265
PTFE+玻璃布
2.65
≤0.001
F4BK
F4BK300
PTFE+玻璃布
3
≤0.001
F4BK
F4BK350
PTFE+玻璃布
3.5
≤0.001
F4BM
F4BM220
PTFE+玻璃布
2.2
≤0.007
F4BM
F4BM225
PTFE+玻璃布
2.55
≤0.007
F4BM
F4BM265
PTFE+玻璃布
2.65
≤0.007
F4BM
F4BM300
PTFE+玻璃布
3
≤0.007
F4BM
F4BM350
PTFE+玻璃布
3.5
≤0.007
F4B高频板的应用领域
工业应用
聚四氟乙烯PCB板常用于工业应用，在这样的环境中，电路板暴露在不同的化学品和恶劣的温度下是很常见的。它们能够承受化学品和温度的变化，旺灵f4b、罗杰斯3系、5系是理想的选择。
医疗应用
医疗成像、监控设备等医疗设备使用 Teflon PCB。Teflon铁氟龙是一种经FDA批准用于生产医疗器械的材料。旺灵f4b、罗杰斯5系、罗杰斯3系都属于铁氟龙板材。
毫米波天线
用于5G通信的RF模块安装在5G智能手机和监视传感器中，并且该板通常具有超高密度任何层板的规格。大多数用于自动驾驶的雷达具有相对较大的组合板规格。
F4B高频板制造优势
汇和电路是一家专业PCB高频（Rogers/Taconic/Arlon/F4B/Isola/高频高速板/混压板）电路板打样/批量生产厂家，厂房面积达12000平方米。公司已获得OHSAS18001、IATF16949、ISO9001、ISO14001、ISO13485、IATF16949、高新技术企业证书和多项专利证书，产品已通过UL、CQC、RoHS、REACH检验测试。
2012-11
获得“UL认证”
证书编号： E358408
2019-03
获得“质量管理体系认证（ISO9001）”
证书编号： 06919Q12837R0S
2019-10
获得“汽车行业质量管理体系认证（IATF16949）”
证书编号： CNIATF040344
“
工厂展示
“
生产设备展示
“
品质设备展示
汇和电路F4B电路板生产制作厂家
—— 一家专业PCB高频电路板打样/批量生产厂家
速度快
48小时快速交货
准时率已达97%
3分钟内客服响应
品质好
大品牌A级板材
精选太阳油墨
工程师10+年以上经验
产品100%测试
所有产品全部AOI扫描
飞针全测，FQC全检
降低产品不良风险
